进口测量球/扫描参考系统

产品概述：

        三维激光扫描仪标靶/球形标靶适用于市场上各类相位扫描仪；特别在做多站点扫描时，需要用到标靶球来充当公共部分，后期通过软件自动识别靶标球进而快速有效高精度的完成不同站点扫描数拼接工作。

        在利用三维激光扫描仪采集数据时，需要进行多次的设站扫描，每相邻的两站需要设置不少于三个的球形标靶并对其进行扫描，用于后期数据处理时各站数据的拼接。




标靶球规格参数

        品牌：FARO
        颜色：白色
        类型：三维扫描辅助工具
        用途：辅助后期点云拼接

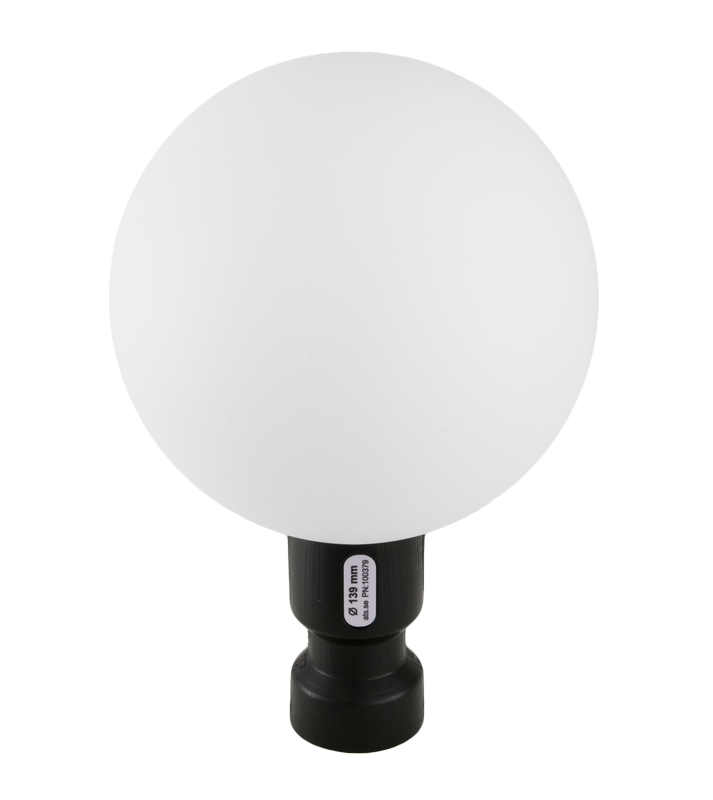

        球体尺寸：直径139mm
        规格尺寸：5个/箱,Ø139mm
        运输箱尺寸：500 x 420 x 175mm
        精密垫圈的标称偏移高度：137mm。
        耐用标靶球的绝对精度：Δx，Δy，Δz：±3 mm。

        球体尺寸：直径198.8mm
        规格尺寸：3个/箱,Ø198.8mm
        运输箱尺寸： 575 x 470 x 270mm
        精密垫圈的标称偏移高度：137mm。
        耐用标靶球的绝对精度：Δx，Δy，Δz：±1 mm。


优势：

        该系统可以在现场环境中实现高精度和快速处理。
        快速简便地连接安装参考球（带磁力），坚固轻巧的外壳

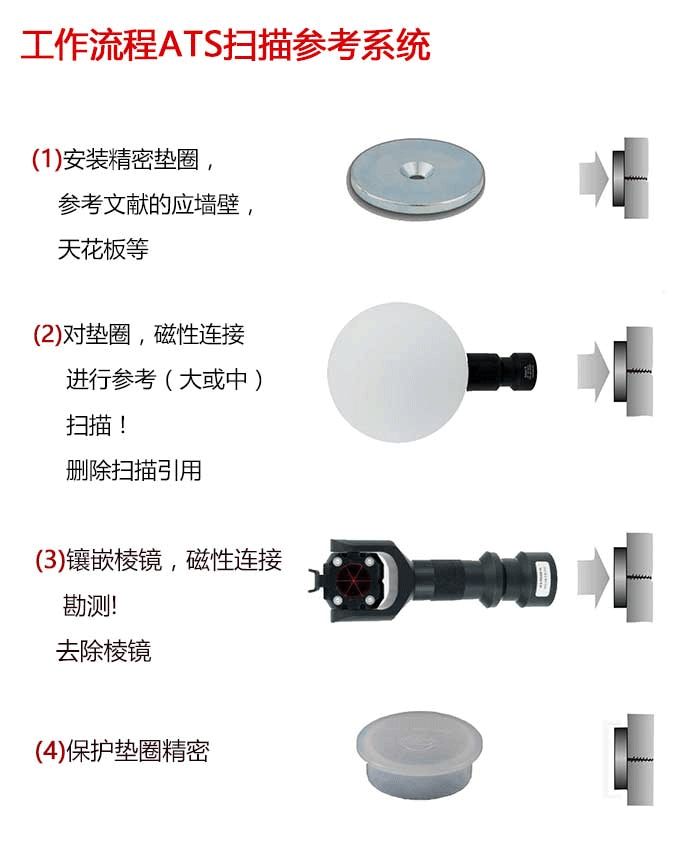

工作流程：

        将垫圈安装在墙壁，天花板等区域
将参考球连接到垫圈，扫描后取下参考球，连接棱镜，测量并卸下棱镜，保护精密垫圈以备后期扫描使用。通过建立可重复的基准来确保您的项目随时间变化，可以有效地支持多次重复扫描过程中对3D点云的数据采集和分析。
