JRC 3D Reconstructor 软件

JRC 3D Reconstructor 三维点云处理软件


  JRC 3D Reconstructor 这套功能强大的三维点云处理软件来自意大利 Gexcel 公司,专门处理地面三维雷射扫描仪数据和二维影像,最初软件被设计主要应用在工业厂房,现今应用领域扩展至建筑领域和土木工程领域。

  JRC 3D Reconstructor 整合多个模块并透过坐标、三维激光雷达数据、高分辨率 RGB 图像、全球导航卫星系统和地形的三维测量点管理,能更简便的处理不同类型雷射扫描仪所获取不同格式、不同来源(地面、移动、机载)的三维数据,完全兼容目前市面上所有主要的雷射扫描仪的数据格式。




应用领域:

        主要成果:
  •
  •         核工业与工业监控
  •         高水平地形调查
  •         土木工程
  •         文化遗产
  •         建筑
  •         隧道
  •         采矿
  •         鉴证
  •         工业厂房监控
  •
  •                 高分辨率 RGB 图像
  •                 如照片般逼真的三维模型
  •                 交叉部分提取
  •                 动画录制
  •                 变形监测
  •                 裂缝测量
  •                 地质地貌
  •                 滑坡监测
  •                 分析岩石间断


JRC 3D Reconstructor - Full Educational 的四大模块



- JRC 3D Reconstructor - HERITAGE

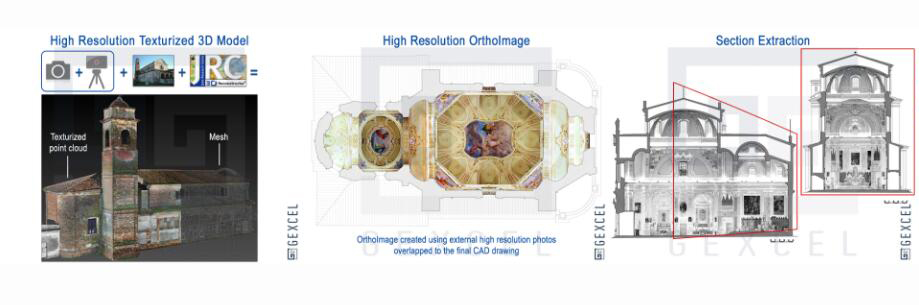

.        软件可以校准彩色影像并将其投影到网格模型上,且有效地使用网格工具或是第三方软件,基于点云创建网格。

        所有分辨率的 RGB 图像,皆能创建高度逼真的三维模型。

        JRC 3D Reconstructor - HERITAGE 是应用于文化遗产、建筑和高水平土木工程的一款必要软件。

        软件可以简单地创建如相片般逼真的三维模型与正射影像,并生成空中浏览视图。

        软件可用于混凝土结构的裂缝查找与细节影像分析,同样也能用于对测量、保护文物、艺术品、考古物品与文化遗址。



JRC 3D Reconstructor - CONSTRUCTION

.        特别为建筑、基础设施建设和土木工程部门所设计的处理模块。

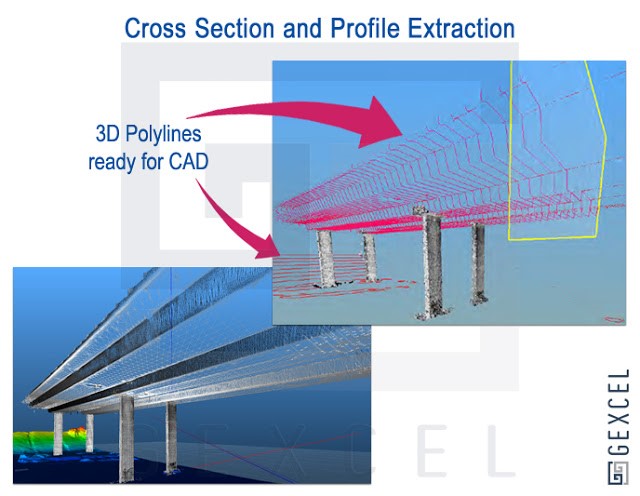

.        能够简单的获取截面、建筑物正面以及正射影像。

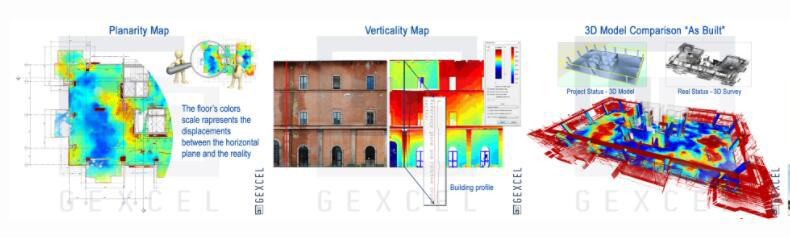

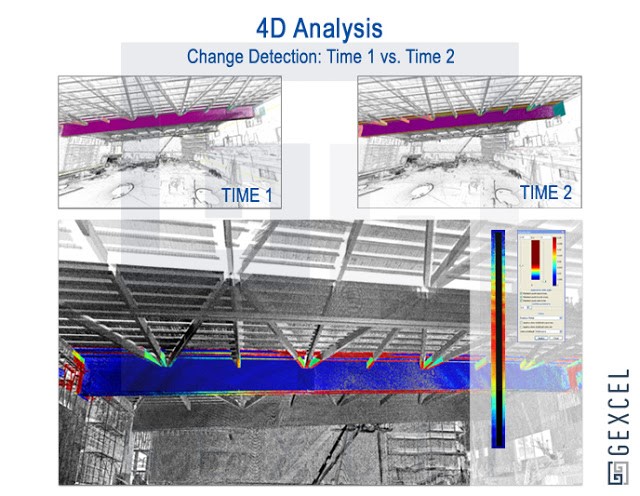

.        软件可以提供变形和位移图,以及直接由雷射数据计算面积和体积。
.        所有的三维模型成果皆可导入 CAD 软件。
.        软件可以提供高水平的半自动化拼接。
.        点云数据可以使用外部控制点、全站仪或 GNSS 测量点实现拟合与转换坐标。
.        软件的地理参考工具可以支持许多制图坐标系统(如 WGS84)。



- JRC 3D Reconstructor - MINING

        专为矿区、隧道、区域的地质与岩土工程问题所设计的处理模块。
        能获取 GNSS 或全站仪的三维信息点,有效的与雷射数据结合在一起。

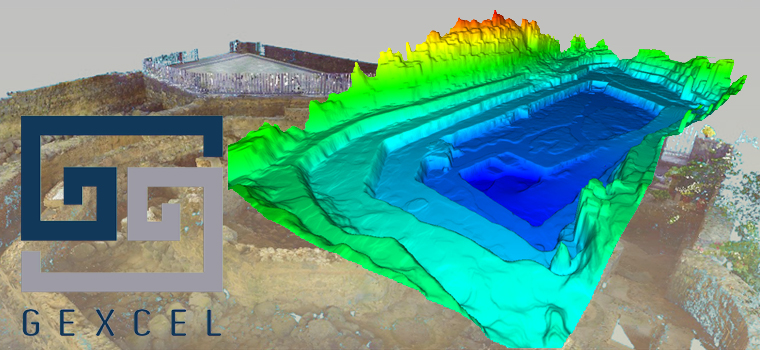

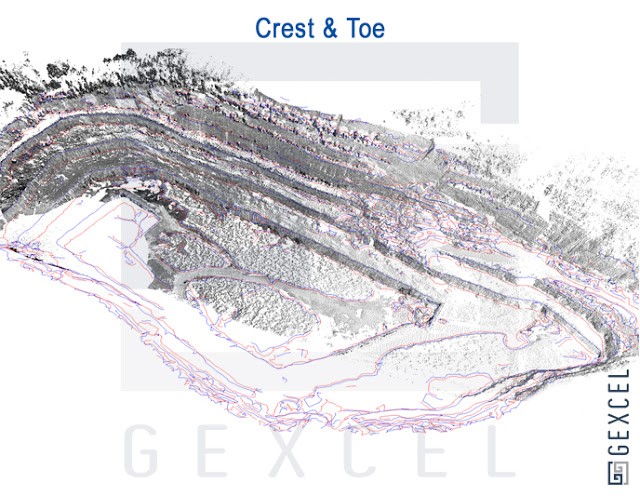

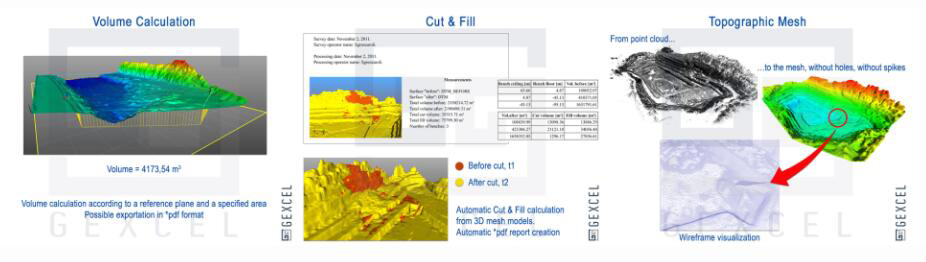

        可以支持矿区、洞穴量测数据的特征线提取、峰与谷(矿断线)的提取,生成DTM、填方与挖方报告,提取截面与获得高程变化彩色图。
        所有提取的成果数据皆能兼容于 CAD 软件。



- JRC 3D Reconstructor - PHOTO

        此模块是为已经使用第三方软件结构网格化数据的用户所开发,能校准投影全分辨率影像、创建如相片般逼真的三维模型,以及获取正射影像。
        与 JRC 3D Reconstructor - HERITAGE 相同,JRC 3D Reconstructor - Photo 模块提供分析与输出(高分辨率正射影像)功能。
        完全兼容目前市面上所有主要的雷射扫描仪的数据格式。




Gexcel R3


  Gexcel R3 是 JRC 3D Reconstructor - software 所包含的一款工具,用于可视化和处理已经被 Reconstructor - software 编辑过的庞大点云数据。

  基于 Gexcel Xtream 技术,Gexcel R3 可以浏览被 JRC 3D Reconstructor 编辑过,以及来自不同传感器与传感平台的大量数据构成的模型。


Gexcel R3 的两大模块



- Gexcel R3 View

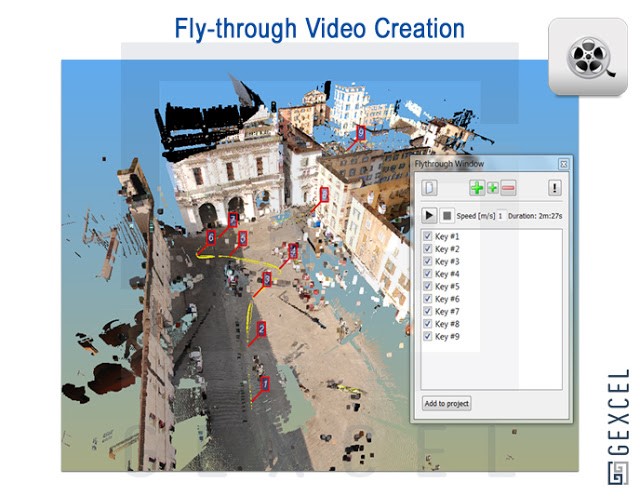

        Gexcel R3 View 可以简便的沿着用户自定义的轨道,创建一个空中浏览视图,并调节行进速度。
        Gexcel R3 View 支持常用的视频播放模式。
        用于创建视图的轨道可以在 Gexcel R3View 或 Reconstructor 设置。




- Gexcel R3 Solid Image

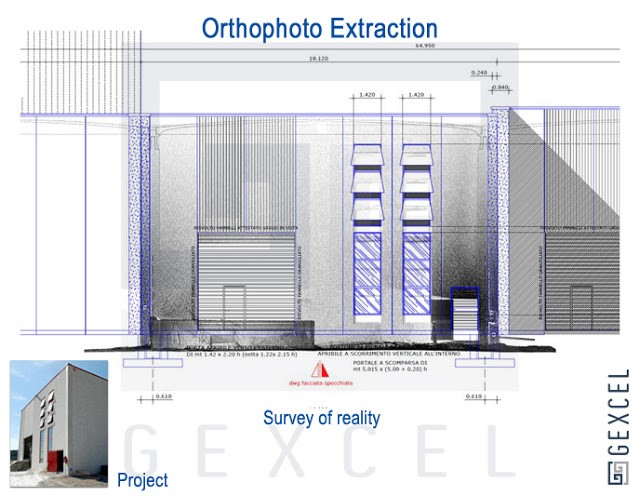

        创建由点云构成的三维模型的正射影像。
        正射影像可导入 CAD 中,CAD 插件中允许用户在 CAD 中直接对导入的正射影像进行编辑。
        Gexcel R3 Solid Image 创建的正射影像是 "Solid Image",即每个像素都含有深度信息以便在 CAD 中进行尺寸标注。
        使用铺贴工具,可以生成高分辨率的 "Solid Image"。
        可以轻易的生成高分辨率的(如 20,000 x 30,000 像素)的三维建筑物正视图。
