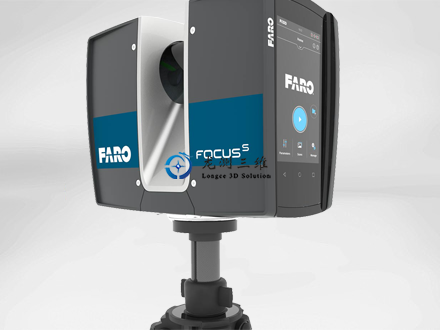

<strong>FocusS Plus</strong>

FocusS Plus

 <strong>FOUCUS S350系列</strong>

FOUCUS S350系列

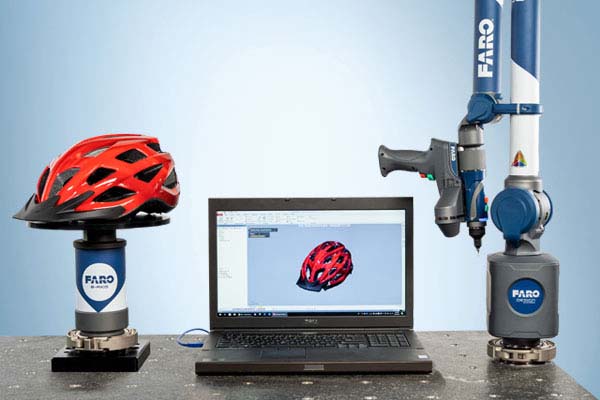

 彩色扫描臂

彩色扫描臂

 <strong>激光跟踪仪</strong>

激光跟踪仪
新闻动态
主页 > BIM放样机器人 >

BIM 放样机器人

发布时间：2020-06-30 16:19浏览次数：次
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人

BIM-Layout放样APP软件+放样测量机器人介绍



BIM放样测量机器人介绍


       BIM放样机器人有二部分组成：一个是带马达驱动的放样测量机器人（全站仪），一个是BIM放样APP软件。

       带马达驱动的全站仪目前全球第一品牌是瑞士徕卡，第二品牌是日本索佳，第三品牌是日本拓普康，第四品牌是美国天宝。

       在国内，基于BIM的测量机器人集成应用尚处于探索阶段，只有少数“中”字头企业在重点项目进行了应用，如深圳市城市轨道交通9号线、深圳平安金融中心、北京望京SOHO等,目前BIM放样机器人价格比较昂贵，影响了推广使用。

       国内，基于BIM的测绘机器人集成应用主要有以下几个方面：

           1、基于BIM的建筑施工基础测量，自动照准或跟踪、放样自动转动和导向光指示等功能提高测点和放样工作效率和精度。
           2、土木工程及机电设备安装进行BIM施工放样作业，对已施工构筑物和管道设备进行高精度测量检核作业。
           3、工程地形测绘及山体滑坡监测作业，可减少50%的工作量，提升放样和安装的工作质量同时节省时间。
           4、结合BIM技术辅助施工验收，将实测实量信息与设计模型信息对比分析，保证了施工精度，使验收结果全面、直观、有说服力。



BIM放样测量机器人作用、特点、优势


  •                                      减少作业人数
                                                --传统方法：3人  ->  现在：1人
  •                                      简化仪器操作，提高作业速度
                                                --设站、观测比传统方法简单快捷
  •                                       自动化程度高，提高效率和质量
                                                --自动计算、记簿、成果报告及提交
  •                                       降低作业人员的专业和技能要求
  •                                       降低放线作业成本至少50%

  •                                       直接用BIM模型指挥放线，有利于保证施工符合设计
  •                                       放线结果同步实测，并将数据直接、客观地返回给BIM，                                 有利于保证BIM符合现场
  •                                       也可用于实测检核
  •                                       实现BIM在施工中的落地应用，充分发挥BIM的工程价值
  •                                       国产软件，可根据需求深度定制

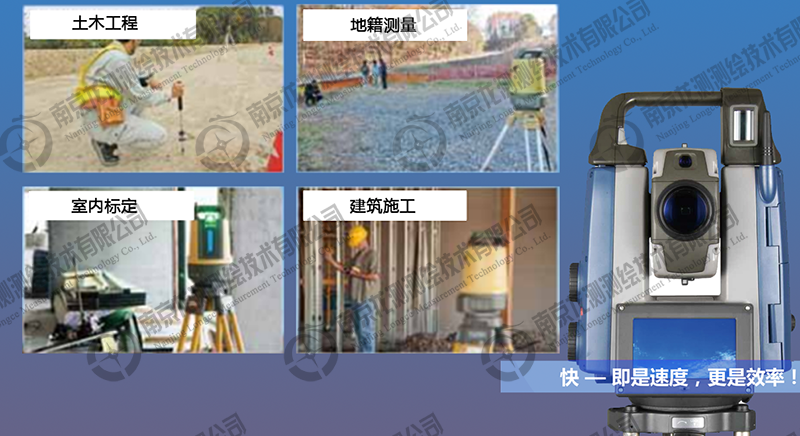

BIM放样机器人应用领域


       土建施工放样室内装修装饰
       电气管道布线
       建筑轮廓
       设施和普通放样
       挖掘标定
       电梯
       净空标定
       地下设施
       景观美化
       钻孔
       ……

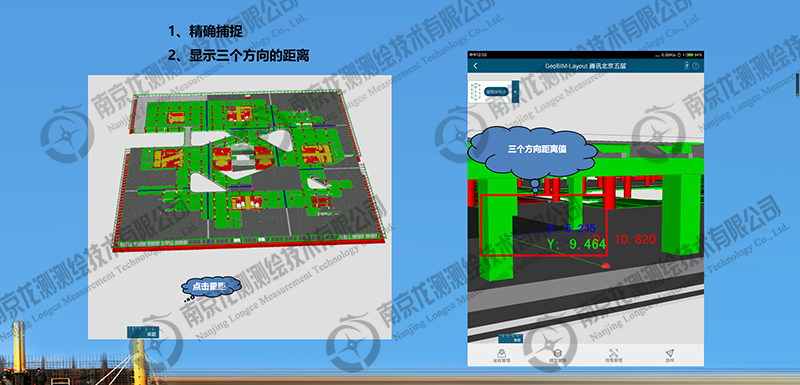

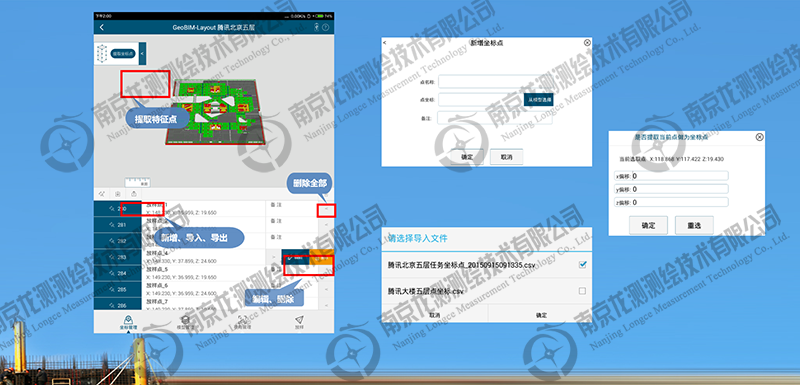

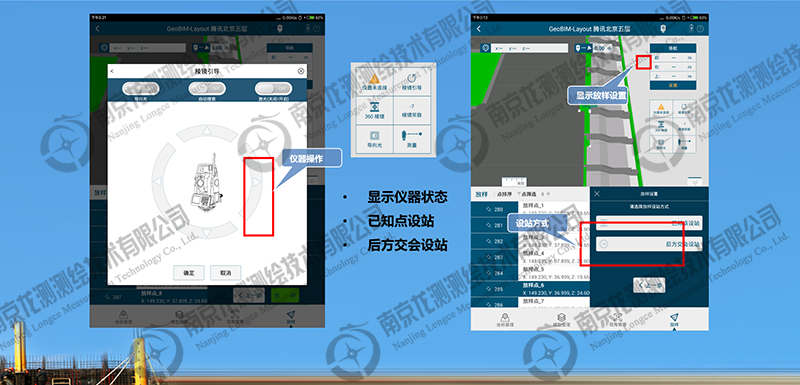

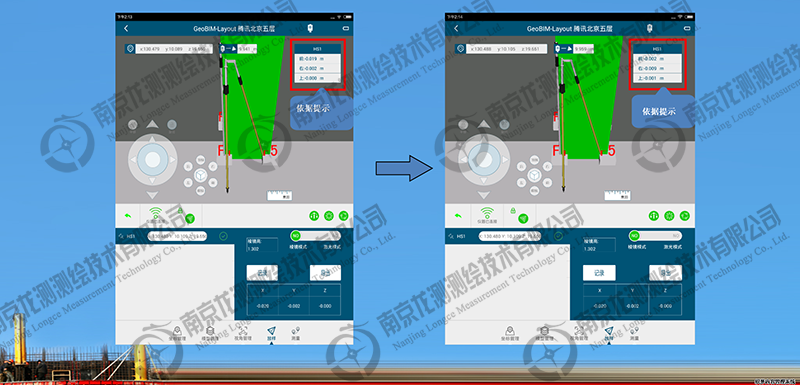

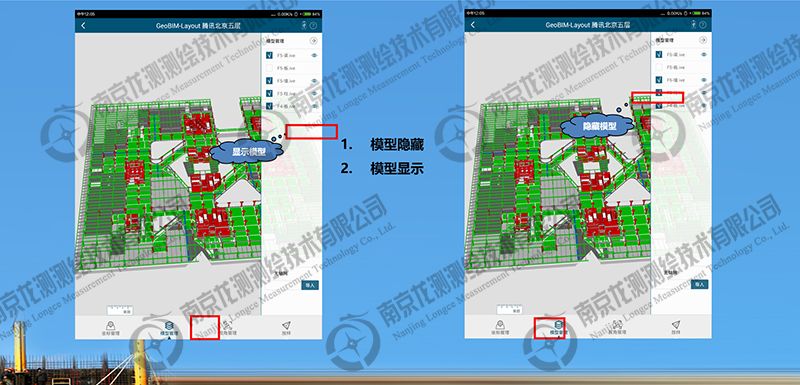

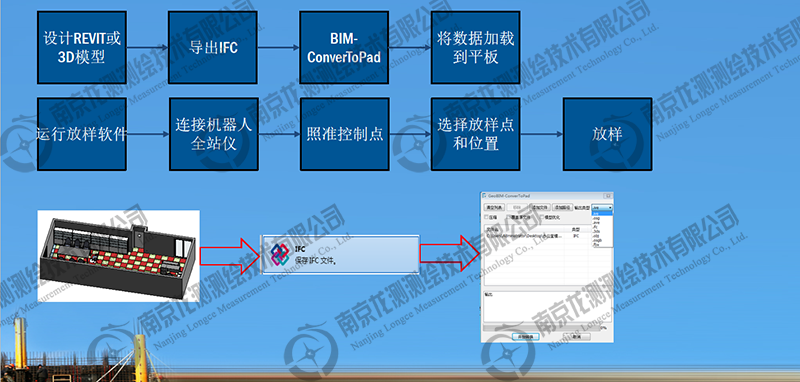

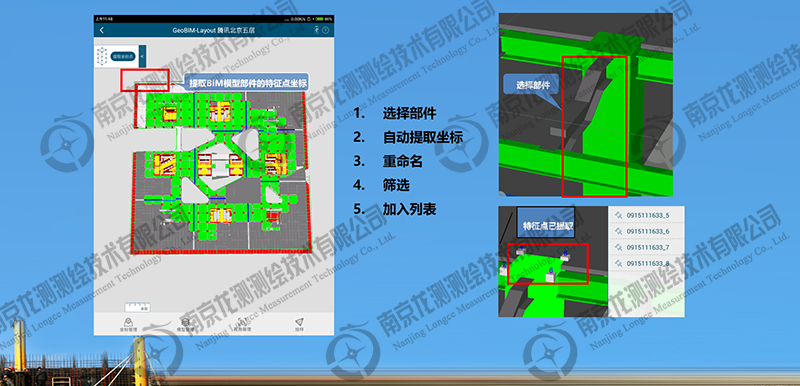

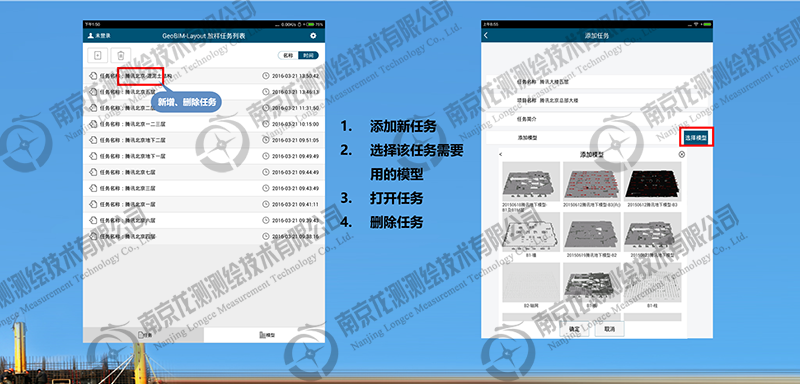

BIM-Layout放样APP软件介绍


       BIM-Layout放样软件是南京龙测公司联合清华大学等多家单位，根据中国的BIM国情开发的一款基于Android平台和离线移动BIM的智能施工放样软件，该软件可根据用户需求进行定制，可二次开发，解决了国外放样软件功能不能更改、操作复杂等问题。     该软件可以可以调用日本索佳、日本拓普康等品牌的放样测量机器人的通信接口，通过蓝牙连接，实现对全站仪机器人的遥控操作，为施工BIM应用提供了一个结合BIM模型成果和放样生产操作的平台，帮助测量员在现场直接利用BIM成果模型进行放样，计算工作完全自动化。

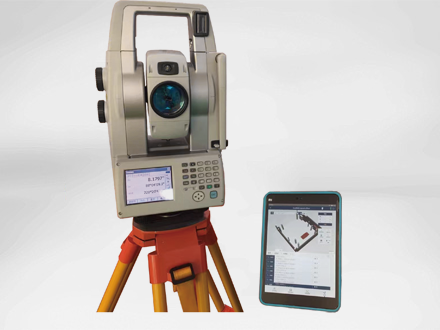

BIM放样机器人硬件系统介绍

       BIM-Layout放样软件可以兼容目前主流日本索佳SX、日本拓普康LN100的放样测量机器人, 这些放样测量机器人是针对BIM领域推出的全新产品，设备稳定、精度高、性价比高。通过平板电脑可视化操控，打造单人放样测量系统，无需专业培训即可使用，可实现可以自动跟踪、自动照准、自动测量、自动放样等工作。

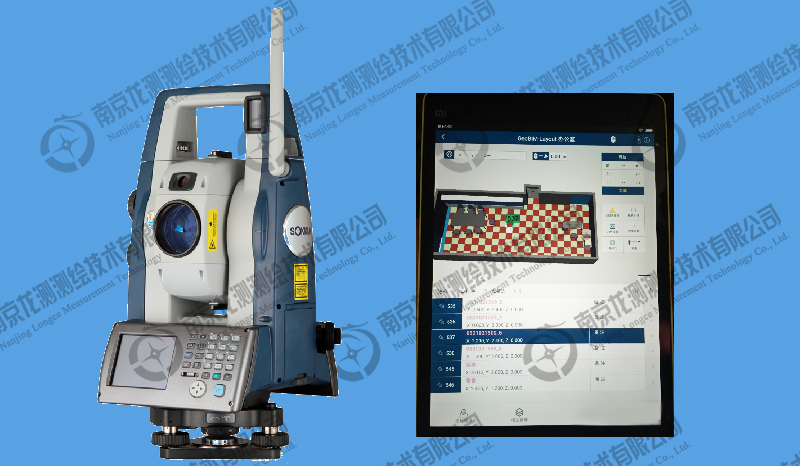

BIM-Layout放样APP+索佳SX放样测量机器人方案


测角精度
 1"
测距精度　(单棱镜)
6000m/1+2ppm
测距距离　(免棱镜)
1,000m/+2ppm
自动追踪
(单棱镜 使用范围)
✔
1.3-1,000m
自动照准
(单棱镜 使用范围)
✔
1.3-1,000m
测量时间
 精测：0.9秒
速测：0.6秒
跟踪测：0.4秒
显示器
 ✔TFT800 X 480彩色触摸屏
单电池工作时间
 约4小时
防护等级
 IP65
激光指示器 ✔
重量（含提柄） 5.8kg
键盘
 24键带背光
