BIM 放样机器人

发布时间:2020-09-29 11:42浏览次数:
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人
  • BIM 放样机器人

BIM放样测量机器人介绍


         国内,基于BIM的测绘机器人集成应用主要有以下几个方面:

           1、基于BIM的建筑施工基础测量,自动照准或跟踪、放样自动转动和导向光指示等功能提高测点和放样工作效率和精度。
           2、土木工程及机电设备安装进行BIM施工放样作业,对已施工构筑物和管道设备进行高精度测量检核作业。
           3、工程地形测绘及山体滑坡监测作业,可减少50%的工作量,提升放样和安装的工作质量同时节省时间。
           4、结合BIM技术辅助施工验收,将实测实量信息与设计模型信息对比分析,保证了施工精度,使验收结果全面、直观、有说服力。



BIM放样测量机器人作用、特点、优势


  •                                      减少作业人数
                                                --传统方法:3人  ->  现在:1人
  •                                      简化仪器操作,提高作业速度
                                                --设站、观测比传统方法简单快捷
  •                                       自动化程度高,提高效率和质量
                                                --自动计算、记簿、成果报告及提交
  •                                       降低作业人员的专业和技能要求
  •                                       降低放线作业成本至少50%

  •                                       直接用BIM模型指挥放线,有利于保证施工符合设计
  •                                       放线结果同步实测,并将数据直接、客观地返回给BIM,                                 有利于保证BIM符合现场
  •                                       也可用于实测检核
  •                                       实现BIM在施工中的落地应用,充分发挥BIM的工程价值
  •                                       国产软件,可根据需求深度定制

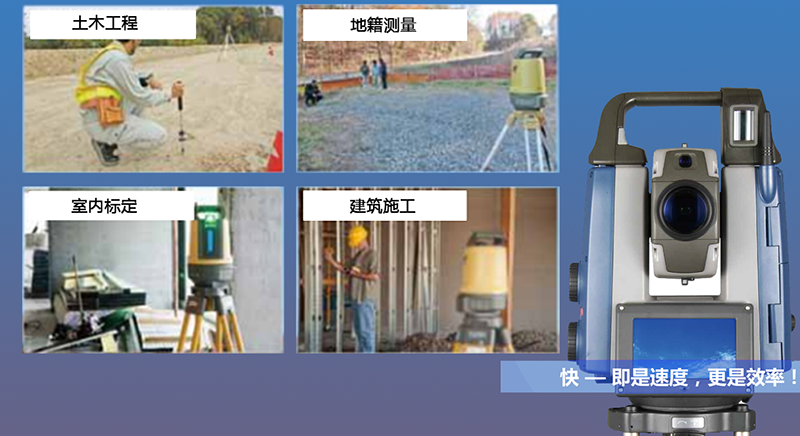

BIM放样机器人应用领域


       土建施工放样室内装修装饰
       电气管道布线
       建筑轮廓
       设施和普通放样
       挖掘标定
       电梯
       净空标定
       地下设施
       景观美化
       钻孔
       ……

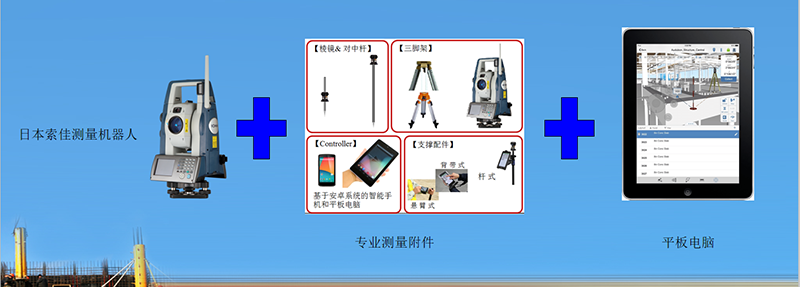

BIM放样机器人硬件系统介绍

     该软件可以兼容目前主流日本索佳SX、日本拓普康LN100的放样测量机器人, 这些放样测量机器人是针对BIM领域推出的全新产品,设备稳定、精度高、性价比高。通过平板电脑可视化操控,打造单人放样测量系统,无需专业培训即可使用,可实现可以自动跟踪、自动照准、自动测量、自动放样等工作。

放样测量机器人方案


测角精度
1"
测距精度 (单棱镜)
6000m/1+2ppm
测距距离 (免棱镜)
1,000m/+2ppm
自动追踪
(单棱镜 使用范围)
1.3-1,000m
自动照准
(单棱镜 使用范围)
1.3-1,000m
测量时间
精测:0.9秒
速测:0.6秒
跟踪测:0.4秒
显示器
✔TFT800 X 480彩色触摸屏
单电池工作时间
约4小时
防护等级
IP65
激光指示器
重量(含提柄) 5.8kg
键盘
24键带背光
