倾斜摄影测量技术

发布时间:2020-08-18 15:20浏览次数:
  • 倾斜摄影测量
  • 倾斜摄影测量
  • 倾斜摄影测量
  • 倾斜摄影测量

无人机倾斜摄影建模技术
        倾斜摄影建模技术以大范围、高精度、高清晰的方式全面感知复杂场景,通过高效的数据采集设备及专业的数据处理流程生成的数据成果直观反映地物的外观、位置、高度等属性,为真实效果和测绘级精度提供保证。同时有效提升模型的生产效率,采用人工建模方式一两年才能完成的一个中小城市建模工作,通过倾斜摄影建模方式只需要三至五个月时间即可完成,大大降低了三维模型数据采集的经济代价和时间代价。

倾斜摄影建模优势:


  •         多角度采集影像(一个垂直、4个/6个倾斜角度)
  •         全方位表达空间地物,弥补正射影像的不足
  •         可同时满足三维建模和传统航测要求
  •         数据成果多样化,输出OSGB/ TDOM/ DSM/ 1:500
  •         周期短、效率高、高精建模、快速获取、安全可靠、操作简单、携带方便

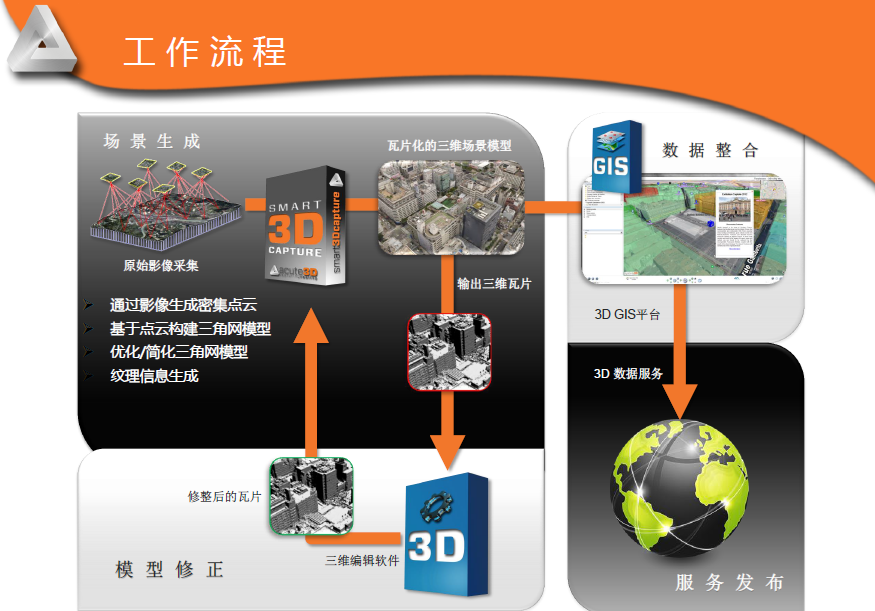

倾斜摄影建模工作流程图:



倾斜摄影建模技术的应用:

  1.         BIM与城市规划

        自动建模技术可以快速建立城市的真三维模型,为数字城市建设和三维导航电子地图提供数据基础;为各级政府部门提供更直观、精确的技术服务。
  1.         地震救灾

        应用无人机倾斜三维建模技术快速获取灾况数据,为地质灾害现场制作倾斜三维模型,从起飞到最后模型输出整个过程仅需几个小时,真实反映受灾情况,自带高程信息、纹理信息,极大减少人工实地勘察的工作量,大大缩短指挥层了解灾区现场情况的时间,救灾应急工作组能够迅速作出可行的应急救灾方案。

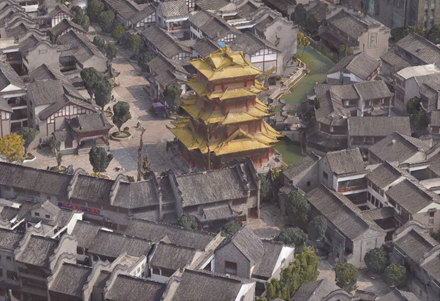

  1.         文化遗产保护

        大型文化遗产现状信息获取、预估危险区域、修缮工作模拟、工作量预计、施工难度评估等,比如长城保护,历史古镇测绘等。
  1.         旅游、文化、影视等产业

        无人机倾斜三维建模技术提供了低廉、高效、敏捷的数据支持与服务,提高了精细三维数据灵活快速获取的能力,应用成果在旅游文化影视等行业得到了应用验证,获得了用户的好评,具有重要的示范作用和推广价值。
  1.         军事侦察、反恐、公安、消防

        无人机倾斜三维建模技术可实现对消防设施位置级运行状态的实时监控,对消防火场的实时监控,通过三维GIS平台实时呈现现场状况,辅助消防指挥,从而提高消防部队的快速反应能力,提高政府公共消防服务水平,提升城市的安全和形象。

        实现城市治安、交通管理的无缝联动,实现快速出警,为公安工作提高高校的警务管理手段。

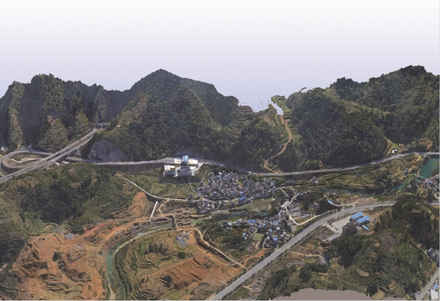

  1.         水利、电力、公路、铁路

        水利大堤监测、水利枢纽安全管理、水库监测、水利设施规划选址、突发事件预案推演。电力巡线、电力设施规划选址、电力线塔危险预警等。

        铁路、公路规划前的选址、占用村庄的控制抢建、穿越山区及隧道的评估及工程量预计,已建设施的定期巡查、安全隐患预警等。

  1.         矿产资源、石油管道
        露天矿产资源评估、采矿工作量预估、采矿进度监测、多次采矿后的土石方计算、风险评估、采矿方案规划等。

        石油管线规划、选址一直是人工量非常大且非常辛苦的工作耗时长,无人机倾斜摄影在外业数据采集、管道巡线、安全隐患排查中起到了重要作用。



倾斜摄影模型效果:

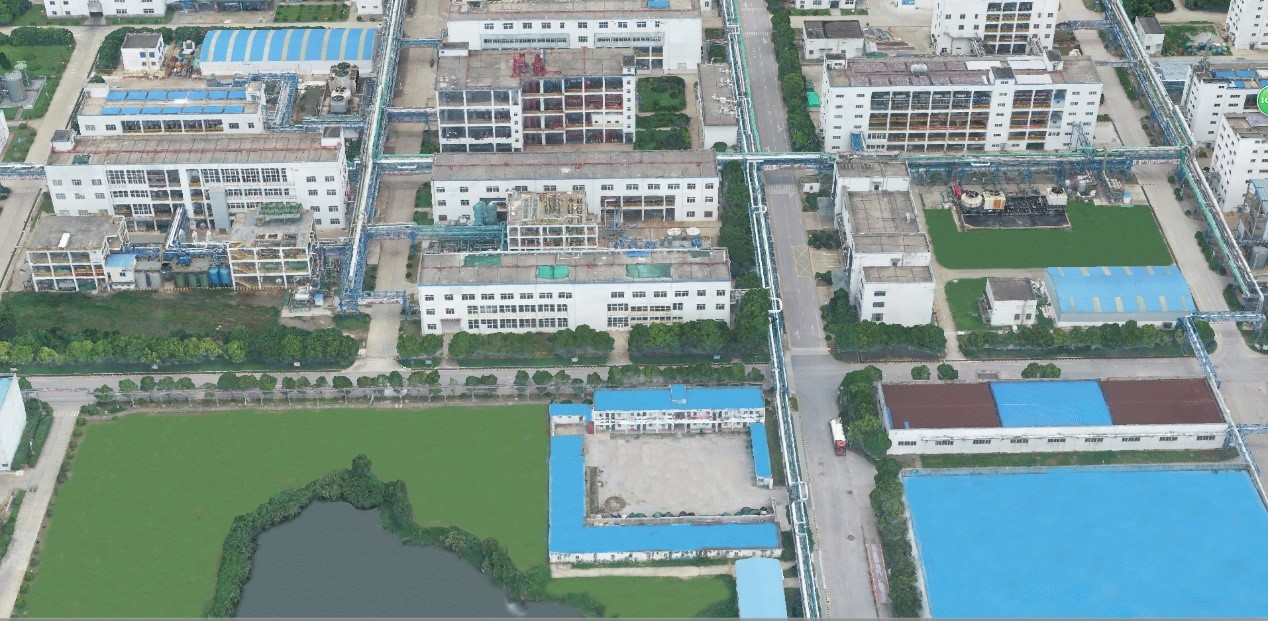

3D纹理映射后模型

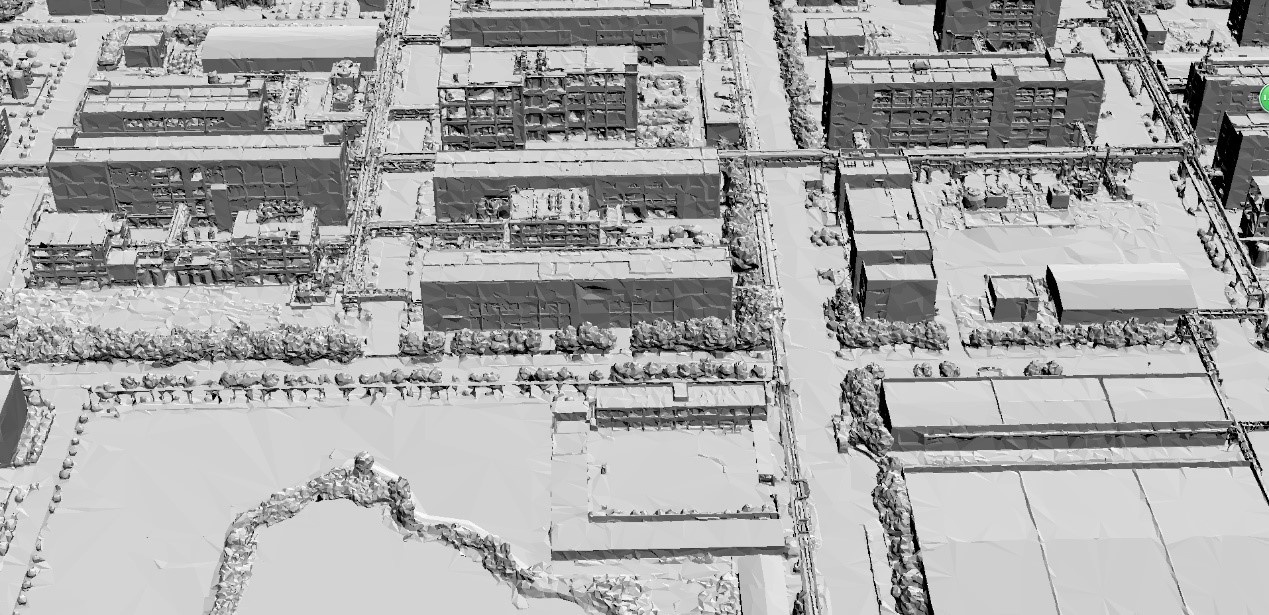

TIN白模型



 高精度的三角格网TIN

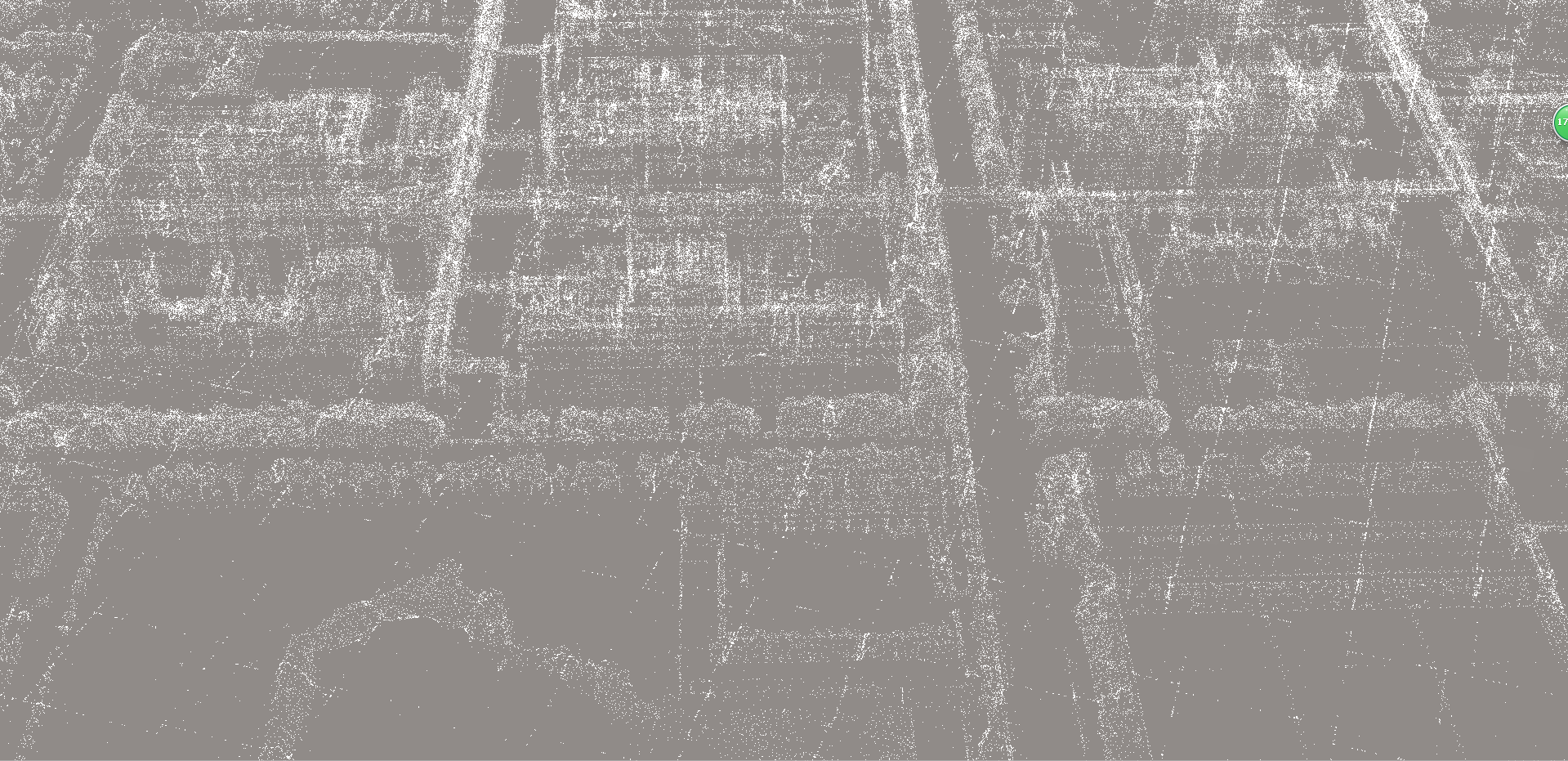

三维点云数据
