InfiPoints点云处理软件

发布时间:2020-09-24 18:00浏览次数:

软件概述

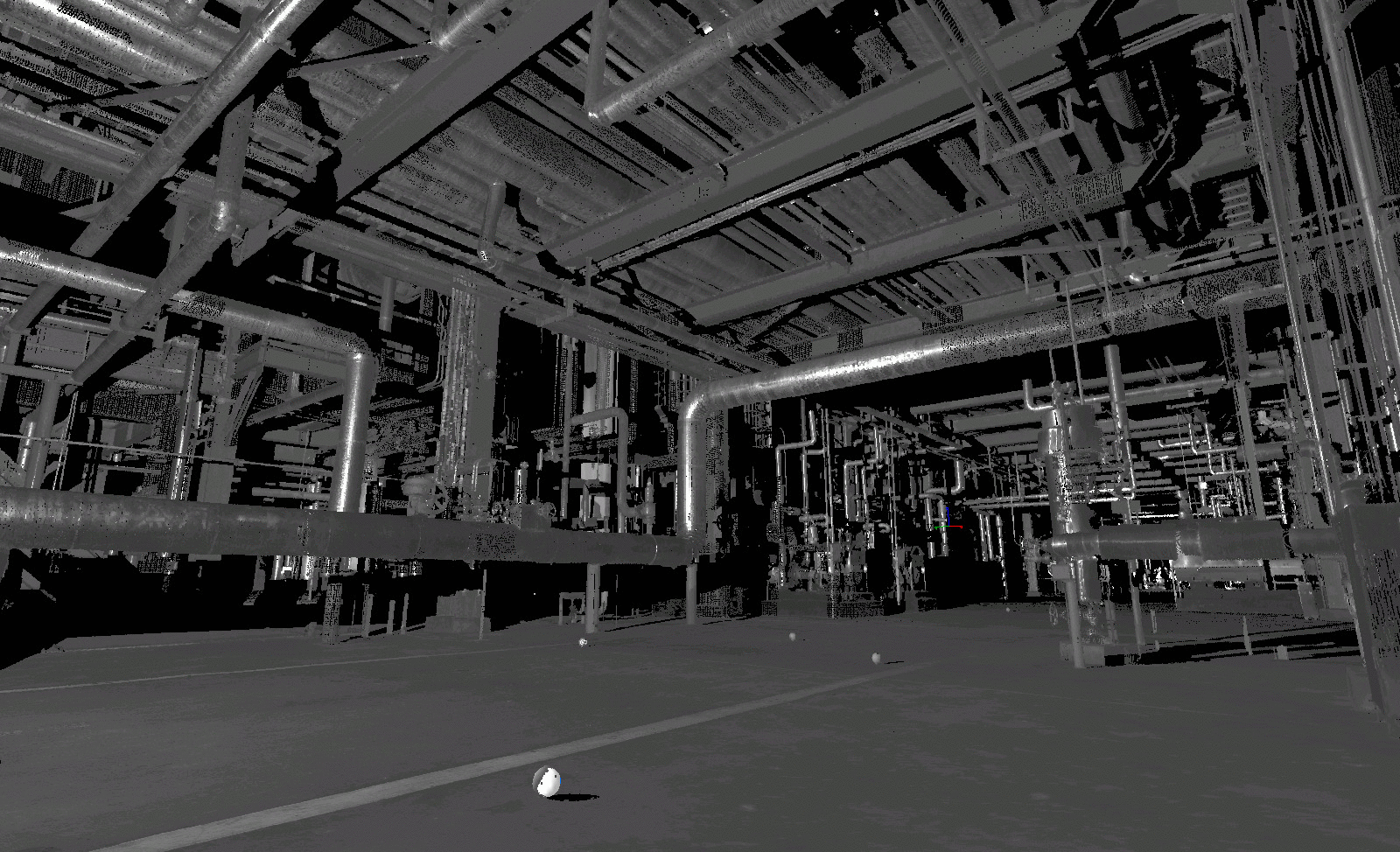

        InfiPoints是款强大的点云数据处理平台,具有大数据、一站式、自动化、跨平台的处理特色,InfiPoints能够提供灵活且多样化的点云数据预处理方式,自动提取几何特征更快捷的生成三维模型,满足用户对于模型比对、干涉分析等工程需求。三维扫描技术获取的大量三维空间数据,您能够置身于现实环境般去浏览整体企业或工厂布局、管理。

主要特点:

        1.一站式点云平台

       –     用户无需使用多种工具,在同一平台即可完成所有处理工作

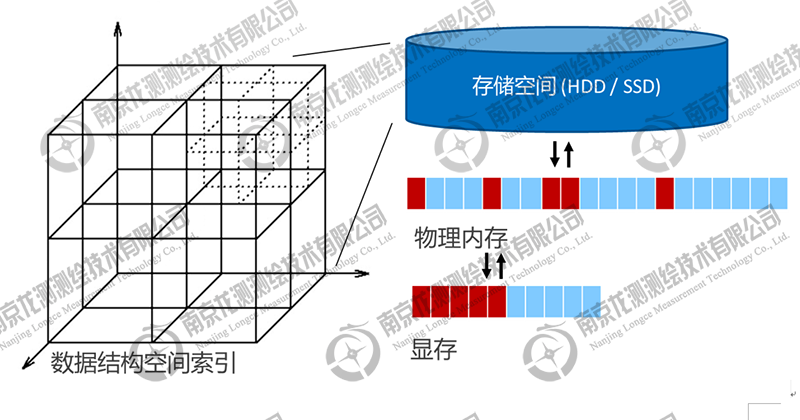

          2. 数据大小不受限制

     –     创新的数据索引方式,让显存能够快速调用物理内存数据,在硬件配置足够高的前提下InfiPoints可以处理无限量的点云数据

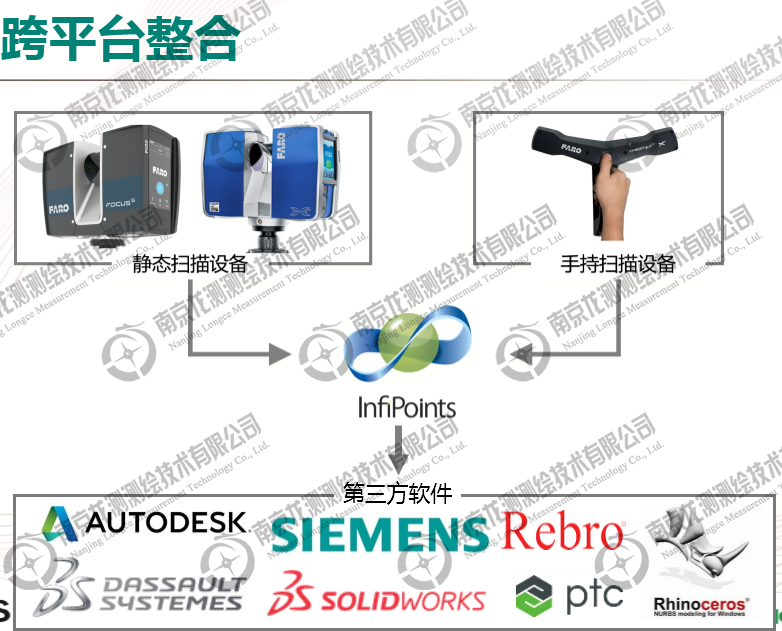

支持扫描仪器:

                  支持市场主流扫描仪如FARO,Lecia,Z+F等

主要功能:

                  1.点云拼接(自动识别靶球拼接、利用重叠面自动拼接、无标靶智能拟合拼接等)
                  2.去噪(可去除移动噪点例如移动的车辆,稀疏噪点、重叠噪点、远端噪点等)
                  3.测量、浏览(任意方向角度测量浏览。可以导入设计模型到任意位置进行混合测量)
                  4.自动提取模型(可在几分钟内自动提取建筑设备平面、管道模型)
                  5.自动提取地面、可以过滤掉树木建筑等只提取地面点云。

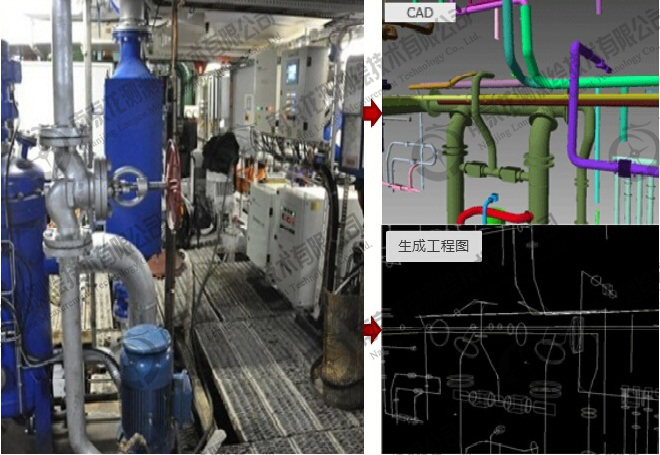

                  6.导出工程图(能够截取任意截面绘制工程图、并可以导出DWG工程图到Auto CAD)
                  7.装配检查、导入多种CAD格式模型与点云进行混合装配检查
                  8.提取网格模型。针对复杂的树木、建筑提取polygon网格模型。
                  9.制作漫游视频、沿着任意路径制作漫游视频
                  10.生成高清正射影像图
                  11.导出可执行点云浏览文件,无需任何license即可打开。


功能介绍

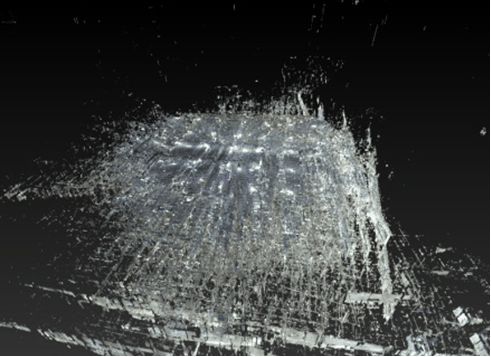

点云轻量化技术

        Infipoints 通过指定点间的间隔来降低点云的密度,从而减少数据的大小。这种点云轻量化技术不会牺牲点云的数据的精度和视觉效果。

        如: 点云用10mm 的阈值,密度可以降低95%。

 2 亿1 千万个点 / 60GB                                                           1 千个点/ 290MB

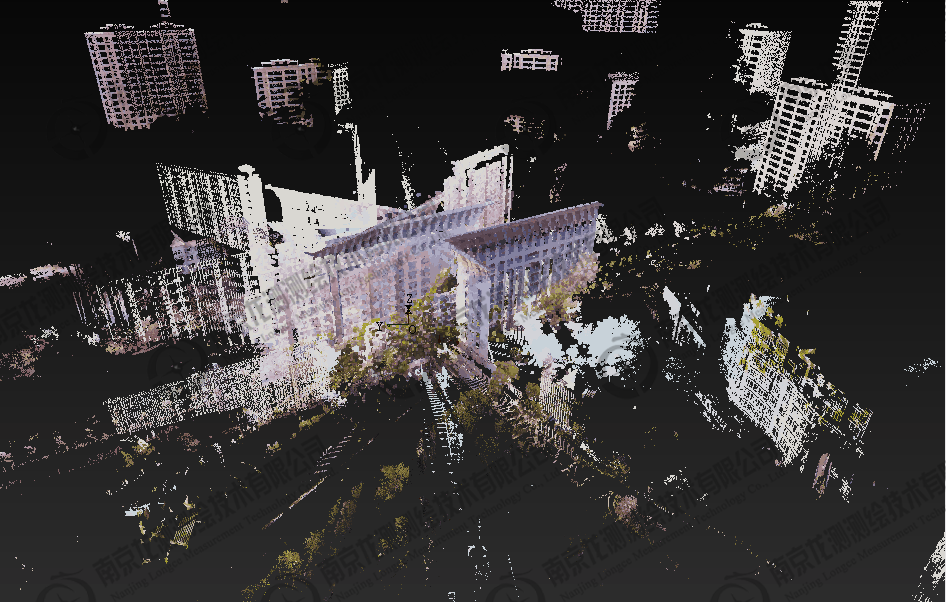

数据拼接

        Infipoints 可以利用几何自动识别点云相对位置关系,从而实现无标靶点云的自动拼接。这一技术可以大大减轻现场扫描的工作量。同时Infipoints 也可以读取全站仪获取的参考点作为点云数据的坐标系。

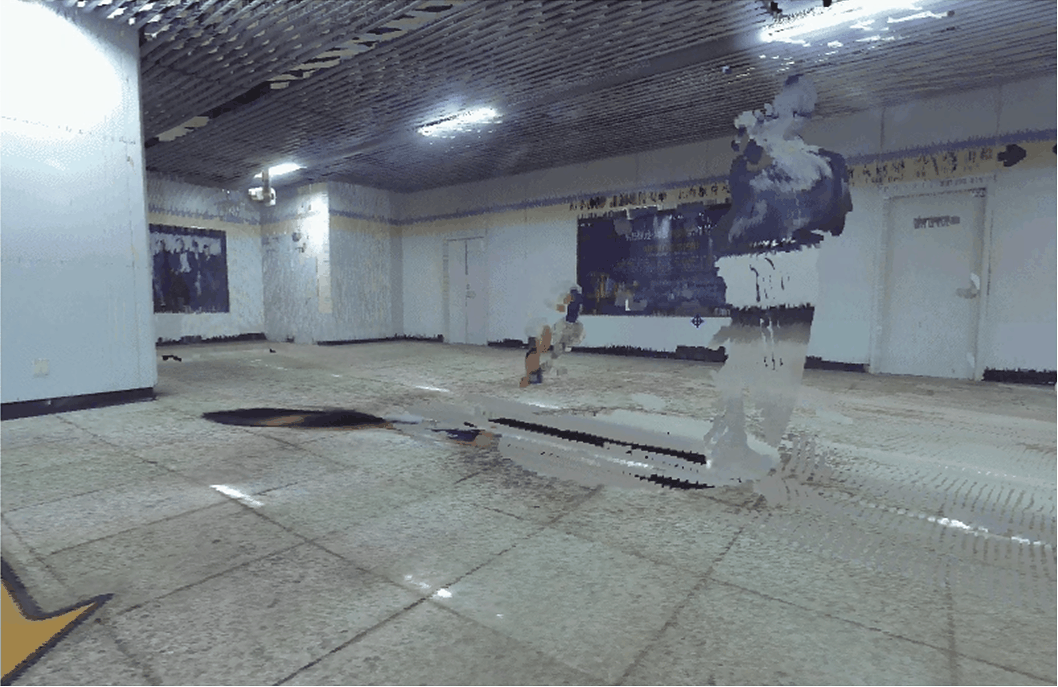

自动去噪

        Infipoints 可以自动识别和去除几站3D 扫描点云的重叠噪点。并可自动从环境中去除移动噪点,如人或车等。





测量尺寸

        Infipoints 可以测量任意两点间的距离,同样也可以测量所抽取的平面和圆柱间的距离和角度尺寸。该功能可以使用户高效而精确地对数据进行调查。



  点云数据的编辑

        Infipoints 可以通过层来管理点云,它可以用来隐藏无用的点或是高亮显示特定的点云。Infipoints 也可以抽取点云中的点作为组,用于诸如设备搬运路径的模拟,设备布局的变更等等。



 创建网格

        Infipoints 可以从点云中自动生成用于建模的网格,并可以将它以STL,VRM 或OBJ 格式导出。导出的网格数据可以在其他CAD 系统中作为参考并虚向成B-reps 几何,用于设备改造或其他用途。



 点云和CAD 模型的对比

        Infipoints 可以对比实测点云与概念设计之CAD 模型的差异。这种方案也可以用于施工后的建筑与原始设计进行对比,能够随时跟踪设计和实际施工的差异。

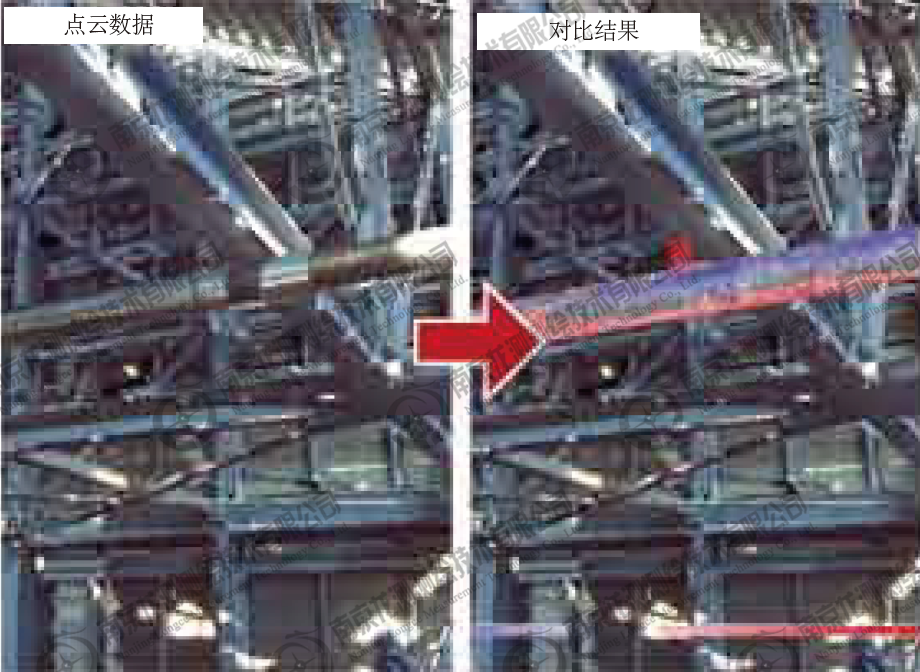

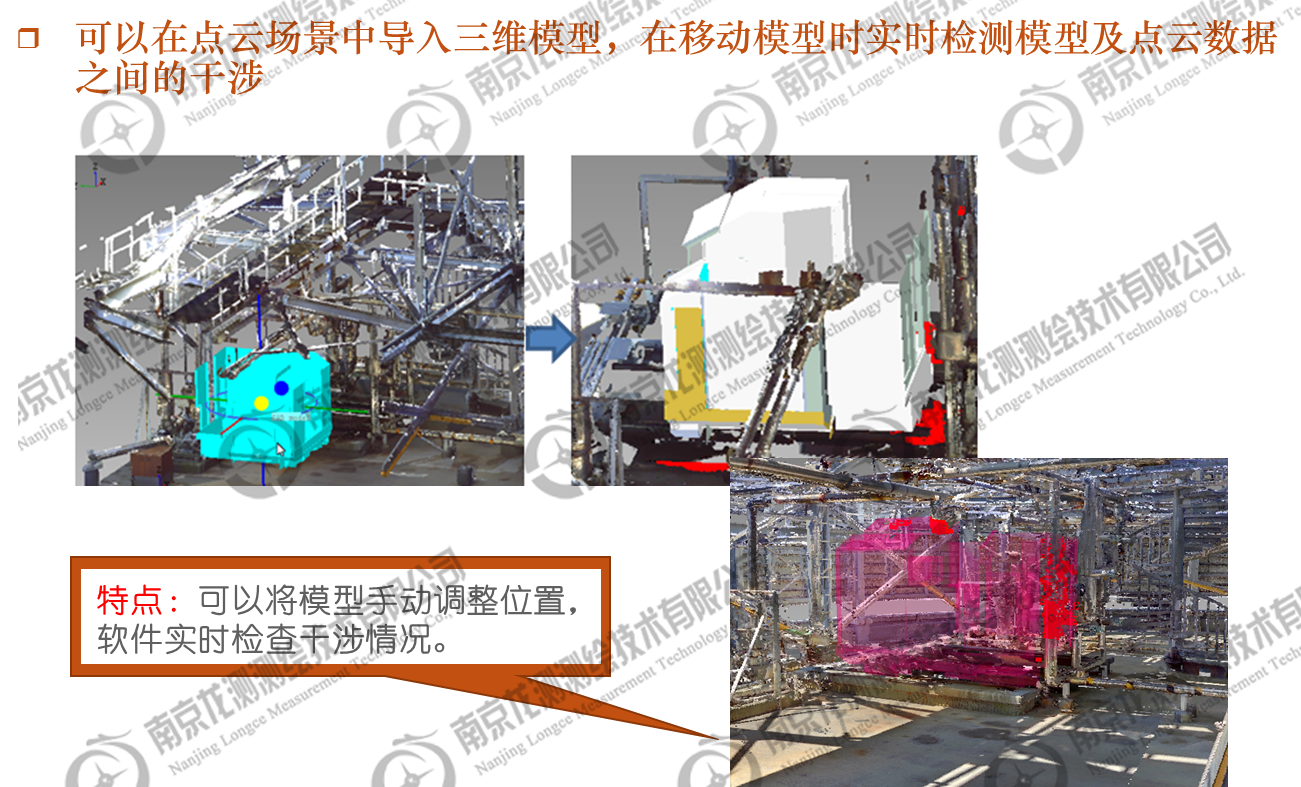

干涉检查

        Infipoints 可以自动地检查导入的 CAD 模型和点云数据的干涉。实时的干涉检查可以快速地发现 CAD 模型在点云中的问题。它可以提高搬运路径规划和设备布局的效率并简化其工作方法。并且可以实现多个CAD模型同时按照不同设计路径移动检查与点云碰撞干涉情况。

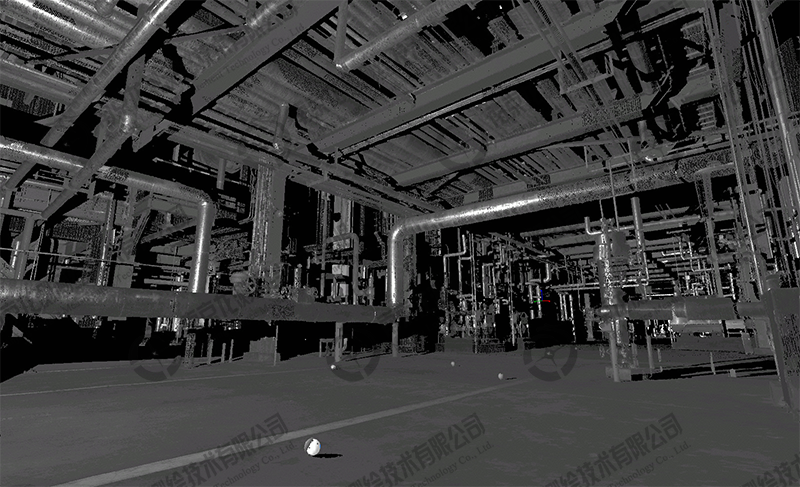

管道快速自动建模

        Infipoints 可以从点云数据中创建3D 管道模型。它可以自动抽取管道的外形、弯管和法兰,并可以用标准件来替换它们。当扫描有盲区时,它也可以用低密度的点云来自动补偿这些区域。用户也可以手动添加管路。建模后的管道系统可以输出为不同的CAD 格式或轴侧图。

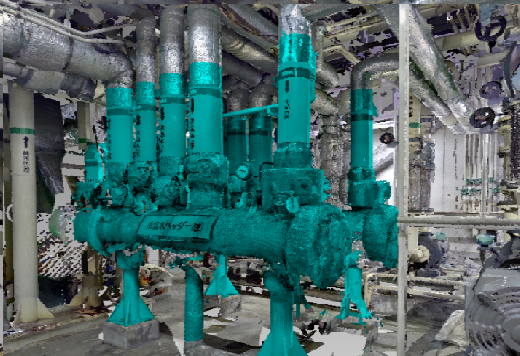

设备建模

        Infipoints 可以基于点云数据自动创建既有设备的CAD 模型,它可以独立于点云进行移动。它可以用于规划设备的搬运路径,看要搬运的设备是否与墙体或其它设备有碰撞。同时它也可以不用进行现场测绘而能直接对设备进行建模。

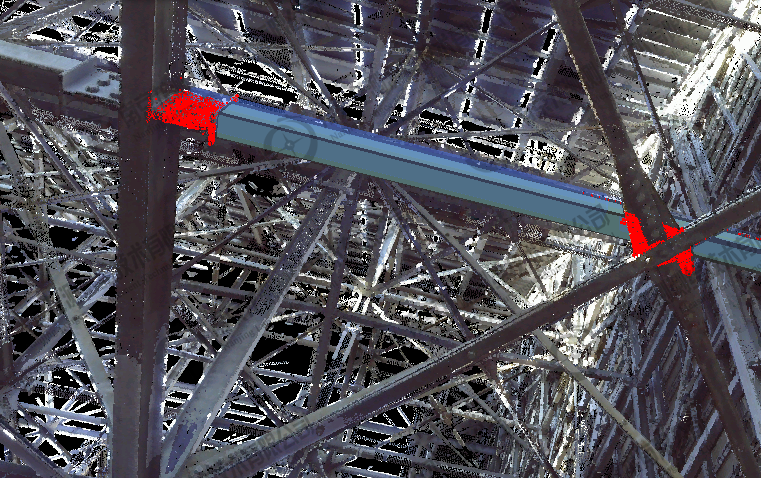

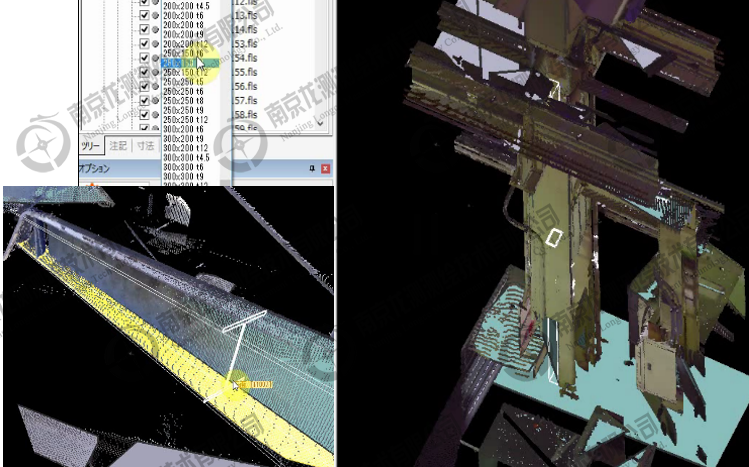

提取标准结构钢

        InfiPoints支持识别创建结构钢模型,例如H型钢,I型钢,T型钢等,并能将其导出到BIM软件进行后续开发设计。




导出成果

专业的拼接报告

       Infipoints能够对数据拼接结果进行详细查看,通过彩色差异图,数据直方图,报表等查看详细的数据拼接结果。Infipoints同时能够导出拼接报告,量化拼接结果,方便用户提交拼接数据结果。

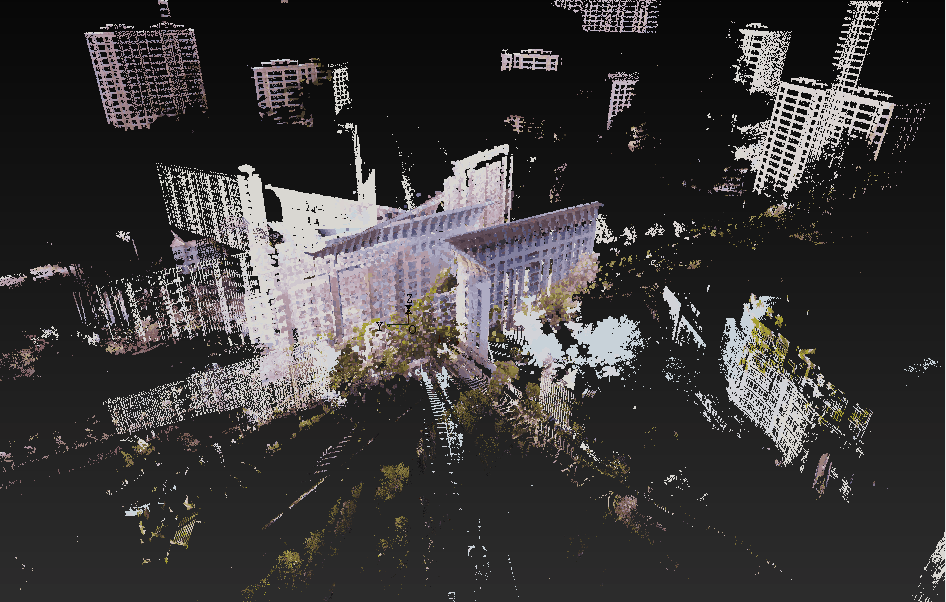

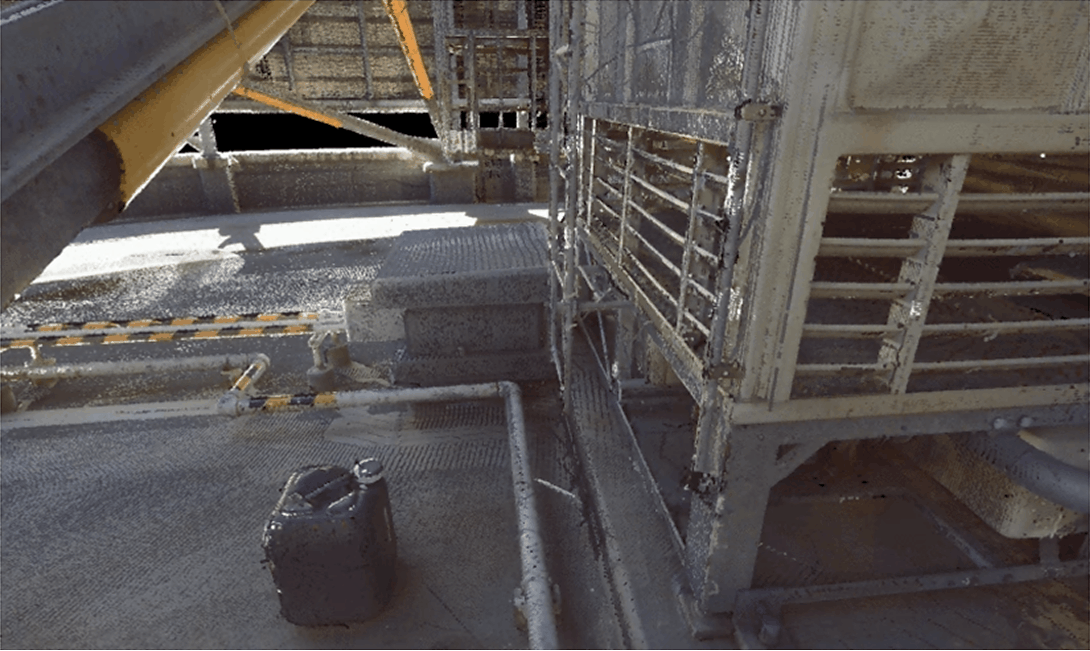

创建漫游视频

        用户可以轻松从点云数据中创建高质量的漫游视频,数据大小不受限制。生成的视频能同时捕捉CAD 模型和点云数据,有效地展示预期设计结果。项目规划的精确性和成本估算都会有显著地提高,同时位于不同地理位置的项目成员可以进行异地协同工作。



导出可视化文件

        Infipoints 能够打包导出可视化文件,可以将其单独发送给客户,客户无需安装Infipoints,通过此文件即可轻松实现测量、分析或者在3D 数据上创建截面。





导出正交图像

        InfiPoints 能够导出指定位置高分辨的正交图片。用户可以在导出的正交图片上添加网格线,并可以设置导出图片的像素数、图片大小(高度/ 宽度)等。导出的图像数据能够用在很多场合,比如用于进行实测的打印图片或将其导入其他工具用于创建描摹的图纸。





导出到CAD模型到BIM软件

        InfiPoints支持导出BIM软件识别的通用中间格式IFC格式,可以将管道,设备,结构钢等CAD模型转到BIM工具中,简化BIM数据重建的工作流程



配置要求

 由于处理大量的点云数据需要较高的硬件配置,尽管Infipoints在数据处理方面进行大量优化,下面是安装infipoints时推荐的硬件配置标准,已达到满意的用户使用效果。





Machine/CPU 系统配置要求如下:
Memory 8GB or more
OS Windows 7 Professional 64-bit SP1
Windows 8 Pro 64-bit
Disk Device 20GB or more, SSD is recommended
Graphic Graphic card supporting OpenGL



支持的扫描数据



        Infipoints支持市场上普遍使用的三维激光扫描仪,能够兼容各种各样的扫描数据。



*1 ENF: Elysium中间格式



CAD数据输入/输出接口





产品 输入&输出格式 输入 输出
CATIA V5 Add-on CATIA V5
CATIA V4 Add-on CATIA V4
NX Add-on NX
Pro/ENGINEER Add-on Pro/ENGINEER
Parasolid Add-on Parasolid
ACIS Add-on ACIS
JT Add-on JT





Rhino 插件

        Rhino 插件用于在Rhinoceros 中对点云进行可视化和建模。在Infipoints 中进行的前处理工作可以映射到Rhino 中去,如去噪或图层的管理。同时它也支持Rihno 的截面功能,使得用户可以在对应区域以点云为基础进行建模。
