BIM+GIS融合技术方案

发布时间:2018-03-30 17:28浏览次数:
        GIS 和 BIM 本处在两个不同的行业领域,二者跨界融合不是一场意外,而是各取所需、 互惠互利的“互补之道”,在行业应用中,BIM 提供数据基础,GIS 则提供空间参考。若将 BIM 视作珍珠,在 3DGIS 的精心串联下,必将成为一串惊艳世人、方便佩戴的项链。

        基于充分信息表达、建筑全生命周期、三维可视化技术http://www.longce.net、协同作业的特点,BIM 彻底改变了建设工程设计、建造和运维方式,经过近十年发展,BIM 正在由“以建模为主”的 BIM1.0 向“以多维度数据应用为主”的 BIM2.0 时代跨越,“BIM+GIS”作为 BIM多维度应用的一个重要方向,GIS 提供的专业空间查询分析能力及宏观地理环境基础深度挖掘了BIM 价值。 近几年 3DGIS 技术日渐成熟,SuperMap 三维 GIS基于二三维一体化技术体系,有机整合了实用 GIS 空间分析能力与绚丽三维可视化效果,为 BIM 提供丰富地理空间信息;基于云端一体化技术体系,SuperMap 为BIM 提供“云+端”的成熟应用技术,可解决BIM 轻量化运维情景下的技术及管理问题。在 3DGIS 技术支持下,BIM 与倾斜摄影模型、地形、三维管线等多元空间数据的融合,实现宏观与微观的相辅相成、室外到室内的一体化管理。

BIM 与 3DGIS 完美融合技术方案

【便捷导入机制化解数据对接问题】

    在数据对接层面 SuperMap GIS 提供了便捷的 BIM 导入机制,支持常用主流的 BIM 数 据格式(FBX、IFC、DAE.X、OBJ、3DS、OSGB/OSG),以关键字段“图元 ID”为媒介确保 模型与属性一一对应关联,从 BIM 软件到 3D GIS 平台实现模型无缝对接、属性无损集成。

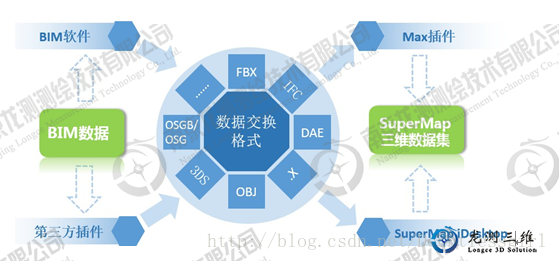

                      图1 BIM 数据导入流程

【实例化与 LOD 技术保证平台性能】
        出于性能需求考虑,SuperMap GIS 采用 LOD 结构和实例化技术突破了高密度模型的浏 览性能瓶颈:LOD 技术可根据距离远近来选择展示不同精细程度的模型,极大缓解显卡渲 染压力;采用实例化技术实现复用模型,显著提高渲染效率。

【强大平台提供众多实用功能】
        在实用功能层面,SuperMap GIS 为 BIM提供了属性查询统计、通视分析、日照分析、 室内漫游等通用 GIS 功能;实现了模拟建筑物建造过程、指定楼层/部件单独显示的 BIM 专用功能;提供了 BIM坐标转换、BIM与其他空间数据精确匹配的能力,可满足大场景与室内精细场景完美结合的应用需求。在实际应用中综合运用这些功能,发挥GIS的位置服务与空间分析特长,BIM 将产生实用而广泛的应用价值。

“3DGIS+BIM”应用场景

    秉持开放共赢的合作观念,BIM 与 3DGIS 跨界融合市场前景不可限量,可应用在城市规划、城市交通分析、室内导航、资产管理、市政管网管理、数字防灾、应急救援、建筑改造等诸多领域,与各自单独应用相比,在建模质量、分析精度、决策效率、成本控制水平等方面都有明显提高。

【BIM+倾斜摄影促进智慧城市建设】

        回顾构建智慧城市的曲折道路,我们清晰的意识到:单一数据和技术无法实现真正智慧 服务,构建智慧城市的基石是实现彻底的数字化,必须通过数据间的结合、技术间的融合达 成目的。随着科技进步,倾斜建模技术成熟使得倾斜摄影模型被广泛使用,其全方位、全要 素展示物理世界的特性满足了城市地理空间数字化需求;BIM 作为一种尺寸准确、信息详 尽的精细模型,则填补了微观领域空白,实现了城市室内空间数字化。
        地理信息作为智慧城市重要的基础信息,基于 SuperMap 领先业界的倾斜摄影技术方案, 三维 GIS 技术支撑下,将BIM与倾斜模型置于同一参考下,形成了从户外到室内、宏观到微观的一体化地理空间场景,BIM 与倾斜摄影模型有机结合加快了智慧城市建设步伐、奠 定了坚实的空间信息基础。

【BIM+三维管线构建完整管线管理系统】

        在三维数字厂区和市政管网场景中,地上、地下错综复杂的各类管网及设备数量十分庞大,鉴于BIM 技术的独特优势,设计阶段一般采用BIM 技术进行三维管线综合,通过 BIM 技术对建筑和机电设备进行真实尺度的三维建模,具有全面碰撞检测、任意剖切和轴测、精 确定位等功能,对设计和施工都大有裨益。
        项目建成启用后,将搭建三维管线管理系统进行运维管理。基于 SuperMap 二三维一体化技术体系,对于管线部分采用三维管点、管线符号及自适应管点符号实现快速构建三维管网场景;对于附属建筑及机电设备,可直接利用管线综合时所建立的 BIM 模型。三维管线 与 BIM 模型的结合可快速构建出完整、真实的三维管线场景,采用由 3DGIS 提供的三维设 施网络分析能力,在管网出现爆管时可迅速搜索上游须关闭阀门、即时分析影响区域;基于3DGIS提供了断面查看、开挖分析、净距分析、碰撞分析、连通性分析等实用功能,可分析解决管线管理的实际问题。
